分辨率（Resolution）作為光學系統最核心的性能指標之一，分辨率直接決定了鏡頭對微觀細節的解析能力，并深刻影響著圖像傳感器或顯示設備的最終成像清晰度。需特別注意的是，鏡頭的性能在圖像不同位置可能產生變化，并隨工作距離（Working Distance, WD）、光圈值F數（F-number）等參數改變。在測量分辨率和對比度時，合理管理預期并設定系統邊界至關重要。某些分辨率測試方法還能揭示失真、相對照度等其他參數的信息。常見的鏡頭分辨率測試方法包括反向投影測試、調制傳遞函數（MTF）測試、傾斜邊緣MTF測試和相機測試，各類方法在測試精度、設備要求及應用場景方面均存在顯著差異，需根據具體需求進行方法論適配。

一、常見的鏡頭分辨率測試方法

1. 反向投影測試（幾何光學法）

在反向投影測試中，使用鏡頭測試投影儀將高精度測試靶標的圖案置于像平面，通過成像鏡頭投射至特定工作距離（本質上是逆向成像），并在暗室中觀察。由于光線通過鏡頭的調制是可逆過程，該方法能簡單有效地測試分辨率。該方法的另一優勢在于分辨率規格已作為像空間參數給出。常用的USAF 1951測試靶標包含多組正交排列、頻率遞增并向中心螺旋排列的線條。這些線條分布在整個視場中，允許操作員通過調焦優化特定視場區域的分辨率，因此該方法可同步測試多個視場點。

反向投影測試具有低成本、高效率的優勢，能快速檢測鏡頭分辨率和像散。操作員培訓相對簡單，設備成本也低于其他方法。但重要缺陷在于無法量化對比度水平，因其依賴人眼判斷。人眼通?？蓹z測最低約20%的可分辨對比度，但無法確定具體對比度值。（該方法基于人眼可見光譜范圍（380-780nm），不適用于紫外/紅外光學系統評估）

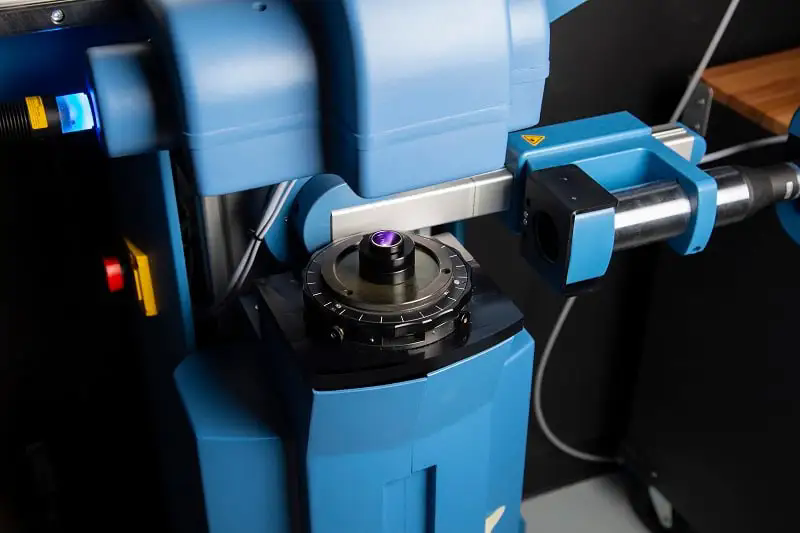

2.調制傳遞函數（MTF）測試MTF曲線是表征成像鏡頭分辨率性能最全面的形式，可直接比較不同鏡頭的分辨率。商用測試臺支持在三維坐標系中進行鏡頭表征（圖2）。

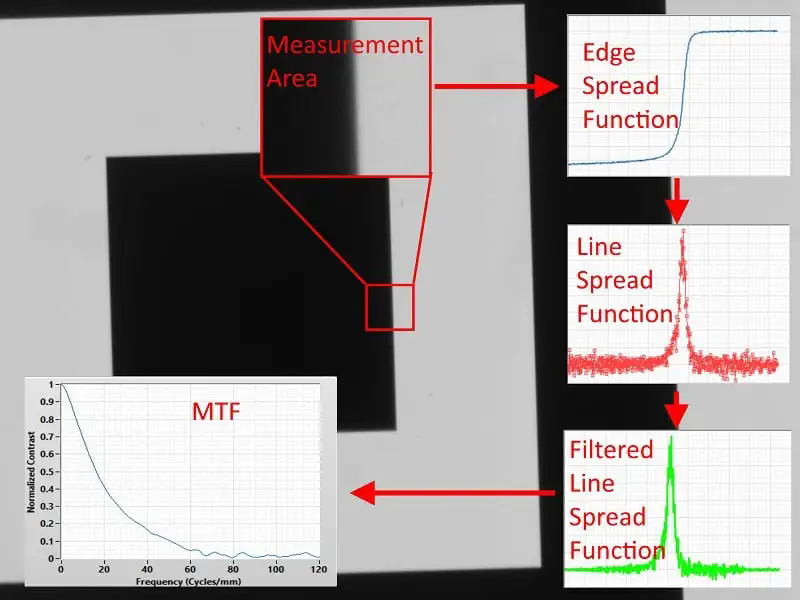

操作員通過讓脈沖信號（通常表現為暗背景下點光源的光線）穿過鏡頭進行MTF測試。需嚴格控制光源位置和成像位置，利用脈沖響應確定奈奎斯特極限（最高可解析采樣頻率）內各空間頻率的響應。由于測試環境高度受控，所得數據純粹反映鏡頭性能。外部因素（如雜散光、漸暈）不計入系統級性能指標，實際分辨率可能低于MTF曲線所示。MTF測試臺的輸出本質上是基于一維、二維或三維坐標系的空間頻率對比度函數。3.傾斜邊緣MTF測試傾斜邊緣MTF測試可獲取與MTF測試相同的系統級信息，但速度更快、適應性更強且設備成本更低。傳統MTF測試使用點光源的艾里斑，通過物鏡放大適配全傳感器以消除外部MTF貢獻；而傾斜邊緣MTF測試采用傾斜數度的高對比度刃邊靶標。若需單獨分析鏡頭的MTF貢獻，必須通過除法運算消除其他組件的系統級MTF貢獻（因各貢獻為乘積關系）。獲取斜邊MTF的第一步是測量S形邊緣擴散函數及其導數以確定線擴散函數，隨后經過濾波和傅里葉變換生成MTF曲線。

該方法生效的前提是：刃邊靶標的對比度過渡尺度需小于奈奎斯特極限的四分之一。若刃邊過渡寬度為100μm，目標分辨率為100lp/mm（奈奎斯特采樣尺寸5μm），則當放大倍率小于0.0125X時，該靶標可滿足要求（見計算式）：

4.相機測試"相機測試"是所有使用相機的測試統稱。傾斜邊緣MTF測試是其中一種特定方法，但非唯一常用的分辨率測試手段。通過不同技術或設備，相機測試方法可適配任何實際應用場景，獲取系統級、環境相關的分辨率信息。這些測試通常使用特定測試靶標，在正確視場位置和測試環境中驗證性能指標。隨著傳感器像素尺寸持續縮小、數量持續增加，鏡頭的光學與機械要求也需同步提升。系統集成商和機器視覺終端用戶常誤解影響視覺系統性能的因素。理解各測試方法提供的信息及其優缺點，是確保成功的關鍵。
二、常見鏡頭性能測試方法的優缺點

三、關鍵總結與未來展望1.方法互補性單一測試難以全面表征鏡頭性能。例如，反向投影測試適合快速定性評估，而MTF測試提供高精度量化數據，二者結合可兼顧效率與深度。2.標準化與場景適配
推動國際標準統一（如ISO 12233）能增強結果可比性，而相機測試的靈活定制化則更貼近實際應用需求。3.技術創新驅動
隨著AI算法與虛擬測試技術的發展，未來可通過機器學習自動優化測試流程，或通過數字孿生技術模擬復雜環境，降低實物測試成本。4.多指標融合
分辨率需與對比度、色差、畸變等參數綜合評估，構建多維度評價體系（如MTF曲線與圖像質量評分結合），以全面反映鏡頭性能。
結語鏡頭分辨率測試是評估光學性能的核心環節，其方法科學性與技術先進性直接決定結果的可靠性。通過反向投影測試、MTF測試、傾斜邊緣MTF測試及相機測試等方法，用戶可多維度解析鏡頭特性，但需結合場景需求權衡優劣勢。隨著鏡頭技術持續迭代升級，測試體系需同步優化——既要科學選用測試工具并嚴格把控環境變量，又需融合創新技術，從而為光學設計、工業檢測及消費電子領域構建精準可靠的數據基準。
