光學照明系統中最為常用的照明方式:科勒(Kohler)照明?？评照彰鞯那吧硎桥R界照明(Critical illumination),也就是通過透鏡將照明光源的像投射到樣品下,用以照亮可以透射光的樣品。但是,燈絲的螺旋形像會疊加在樣品上,如果要對樣品攝影,則無法確定這樣的花紋是來自于樣品還是來自于照明系統,如下圖所示。而科勒照明由于樣品平面是光源的頻譜面,光源即使有光強不均勻的分布,由于每個光源上的點都均勻地通過透鏡投射到整個掩模版平面,所以照明是很均勻的。

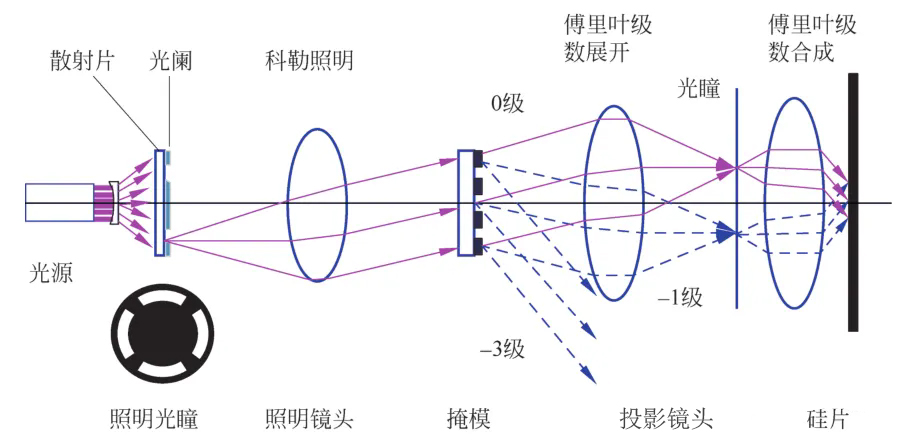

由于科勒照明的優點,帶攝影接口的中高端顯微鏡以及光刻機都采用它。如下圖所示是帶有科勒照明的光刻機成像系統示意圖。其中投影物鏡采用雙遠心結構。而照明部分的數值孔徑與成像投影物鏡在掩模版一方的數值孔徑一致。在 4:1 縮小的光刻機上,掩模版一方(物方)的數值孔徑是像方的 1/4。例如,在 193nm 浸沒式光刻機上,主流浸沒式光刻機的像方數值孔徑為 1.35,如荷蘭阿斯麥公司的 NXT 系列。因此在掩模版一方,數值孔徑為0.3375,照明的數值孔徑也為 0.3375,大約相當于攝影行業的 F1.5。
